بيانات الأداء

• القطر الاسمي: DN50 ~ DN1500
• تصنيف الضغط: PN16
• فئة التسرب: الفئة الخامسة
• الوسائط القابلة للتطبيق: بالنسبة للأكمام المطاطية القياسية: الملاط المعدني، والطين، ولب الورق، وما إلى ذلك. بالنسبة للأكمام المطاطية الاختيارية الأخرى: تختلف الوسائط القابلة للتطبيق وفقًا لتعبئة الختم، ويختلف توافق درجة الحرارة أيضًا وفقًا لذلك.
• نطاق درجة الحرارة: للأكمام المطاطية القياسية: ≥ 80 درجة مئوية. بالنسبة للأكمام المطاطية الاختيارية الأخرى: حتى 160 درجة مئوية.
• خاصية التدفق: تدفق كامل، دون عائق

طرق الاتصال والتشغيل

• نوع التوصيل: رقاقة، ذات حواف، ضغط عالي , العروة , مترابطة , ملحومة , المشبك

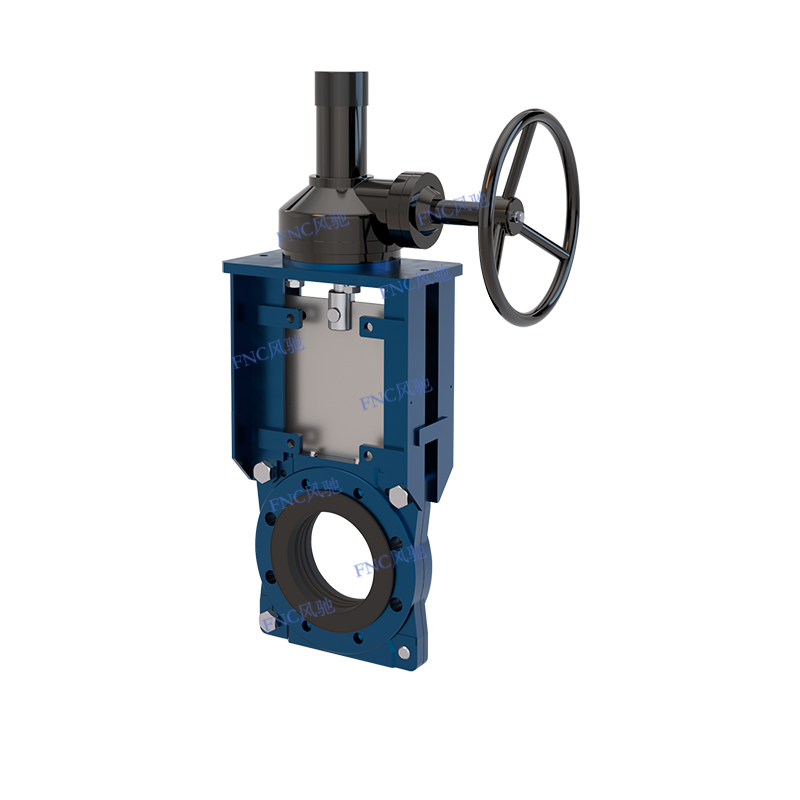

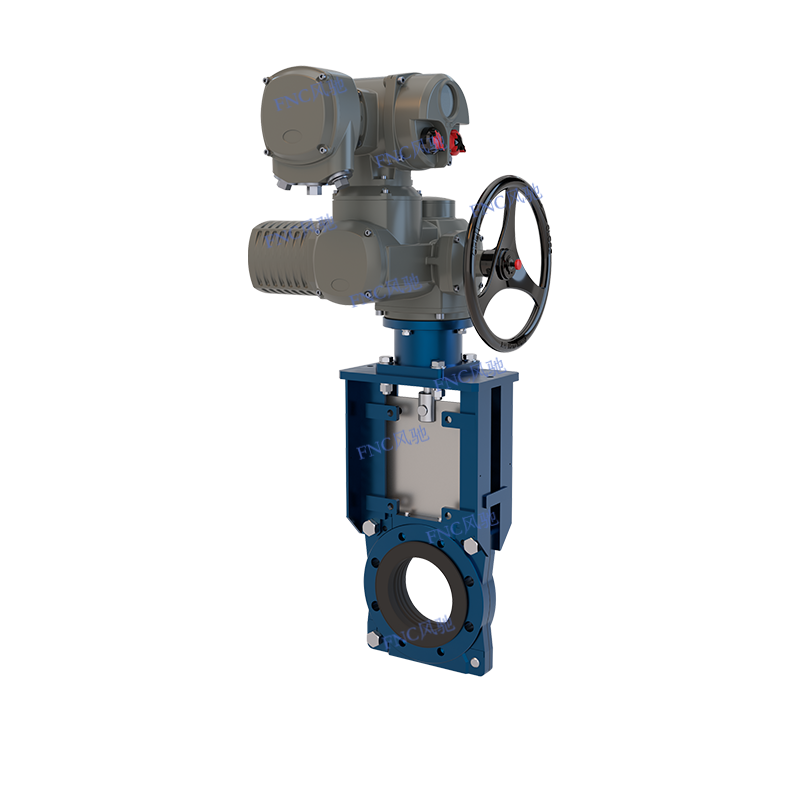

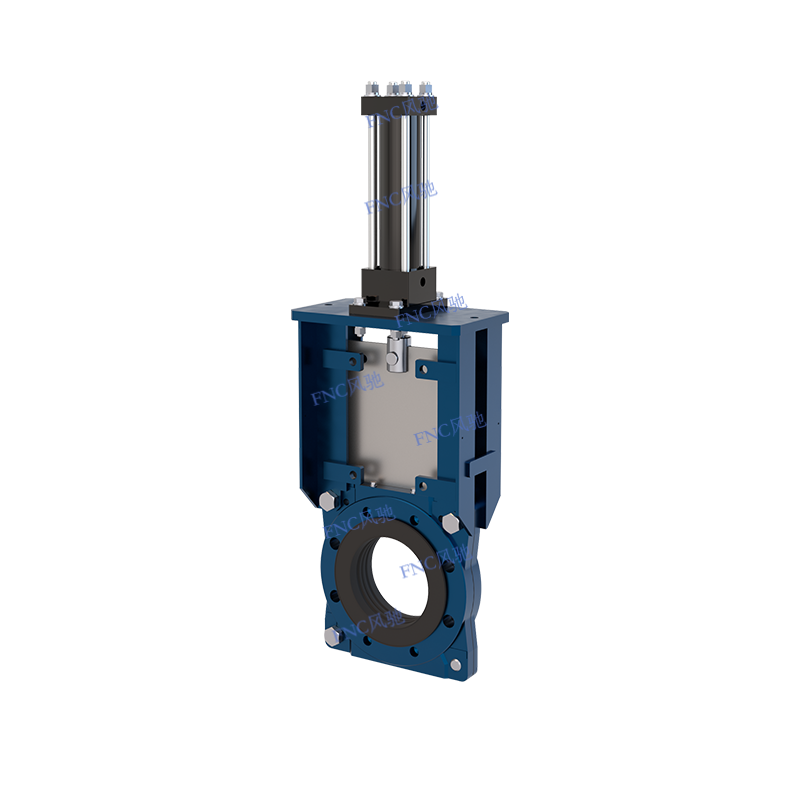

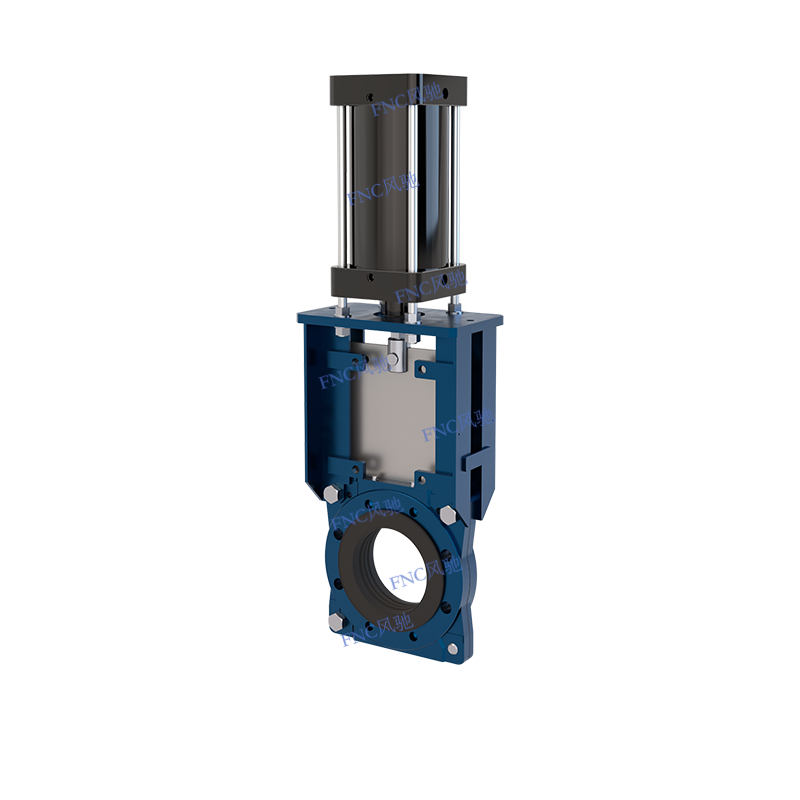

• طريقة التشغيل: يدوي (عجلة يدوية / دودة والعتاد)، نوع تشغيل/إيقاف هوائي (تمثيل فردي/تمثيل مزدوج)، نوع تعديل هوائي، كهربائي( نوع التشغيل والإيقاف / تعديل نوع / مقاومة للانفجار) , التشغيل الهيدروليكي, التشغيل المشترك( يدوي هوائي / يدوي-كهربائي)

السيناريوهات القابلة للتطبيق: التعدين، صناعة الفوسفور، محطات الطاقة، الصلب والصناعات المعدنية الأخرى، صناعة اللب والورق، المصانع الكيماوية، صناعة الألومينا، مصانع الأسمنت، إلخ.

التخصيص متاح بناءً على المتطلبات.

ميزات المنتج

• يضمن الغلق المحكم بالفقاعات بنسبة 100% عدم التسرب مطلقًا على الجانب السفلي؛
• يتيح تصميم المقعد المزدوج التدفق ثنائي الاتجاه وإغلاق الصمام؛
• يؤدي مرور التدفق دون عائق إلى التخلص من الاضطراب وتقليل فقدان الضغط عندما يمر السائل عبر الصمام؛
• لا يوجد تجويف للمقعد، مما يمنع تراكم الجزيئات الصلبة ويضمن إغلاقًا موثوقًا لبوابة الصمام؛
• ختم ثانوي مع أداء ديناميكي للضبط الذاتي؛
• لا حاجة لتعبئة البوابة أو الجذع، مما يمنع تسرب التعبئة وأعمال الصيانة؛
• نظام تشحيم طويل الأمد ومتين؛
• لا توجد مكونات معدنية على اتصال مباشر مع الملاط.
• تصميم قوس مرن: يمكن تفكيك صامولة الجذع من الأعلى واستبدالها في الموقع لتشغيل الأسطوانة أو تشغيل الترس المخروطي بدون لحام؛
• تعد أقواس تحديد الموضع المفتوحة/الإغلاق قياسية للأحجام DN400 وما دونها، ويمكن تحديد دبابيس الموضع الثابت المقدمة من المصنع أو التي أعدها المستخدم.

ميزات التصميم

• يعتمد تصميم الدعامة للخدمة الشاقة على صامولة جذعية قابلة للإزالة من الأعلى، مما يسهل تركيب التروس المخروطية أو المحركات الهوائية بدون لحام؛
• تعتبر أقواس تحديد المواقع المفتوحة/الإغلاق قياسية (للأحجام DN400 وأدناه)؛
• في الوضع المفتوح، يمكن سحب البوابة المصنوعة من الفولاذ المقاوم للصدأ بالكامل من الملاط، مما يسمح بفحص البوابة أو استبدالها دون تفكيك الصمام؛
• 316 بوابة الفولاذ المقاوم للصدأ هي التكوين القياسي؛
• يحافظ الختم الثانوي ذاتي التعديل ديناميكيًا على التشحيم؛
• جلبة الختم المرنة FENGCHI القابلة للاستبدال في الموقع لسهولة التركيب؛
• ممر تدفق دون عائق، لا يوجد اتصال من المعدن إلى المعدن، لا توجد كتل توجيه أو أخاديد على شكل إسفين؛
• يوفر تصميم الجلبة مزدوجة الغلق إغلاقًا من نوع "اللوحة العمياء" عند إغلاق الصمام؛ تتناسب البطانات المانعة للتسرب بإحكام لعزل الضغط المتوسط، مما يلغي الحاجة إلى حشوات الحافة؛
• معيار حفر شفة جسم الصمام ذو القطعة الواحدة هو PN10، مع الحفر PN16/ANSI B16.5/150 كخيار؛
• تمنع السكتة الدماغية التي يمكن التحكم فيها لمنطقة الشطف البوابة من الدخول بعمق شديد في جلبة الختم في الوضع المغلق، مما يقلل الضغط على جلبة الختم وإمكانية تمزق الجلبة؛ جميع البراغي مجهزة بغسالات قفل أسفلها.

المواد

• مادة جسم الصمام: حديد الدكتايل، SS304، أو غيرها
• مادة البطانة: NR، EPDM، NBR، إلخ.
• مادة جذع الصمام: SS304
• مادة البوابة: SS304، 316، 2205، 2507
• مادة التثبيت: SS201، 304، 316
• مادة الختم الثانوية: EPDM

التخصيص متاح بناءً على المتطلبات.

جدول اختيار نوع اتصال صمام بوابة سكين الملاط ( للإشارة فقط)

جدول اختيار طريقة تشغيل صمام بوابة سكين الملاط ( للإشارة فقط)
