بكرات خرطوم المضخة

بيانات الأداء

• القطر الاسمي: DN10~DN150
• رأس الماء الصافي: 9.5 متر
• الحد الأقصى للرأس: 160 مترًا
• معدل التدفق: 0.06-100 م³/ساعة
• الحد الأقصى لضغط التفريغ: 16 بار
• السرعة: 0-100 دورة في الدقيقة
• فئة الحماية: IP54 - IP65
• الوسائط القابلة للتطبيق: مناسبة لمختلف الوسائط، بما في ذلك الوسائط التي تحتوي على مواد صلبة (ملاط مخلفات التعدين، طين التجريف، ملاط طلاء السيراميك، ملاط البناء، إلخ.)، الوسائط المسببة للتآكل (الأحماض المختلفة، القلويات، المحاليل الملحية، وبعض السوائل الكيميائية المسببة للتآكل، إلخ.)، والوسائط المحتوية على الألياف (مثل اللب، إلخ.). (يجب أن تشير الوسائط المحددة القابلة للتطبيق إلى مادة الغلاف المطاطي.)
• نطاق درجة الحرارة: -20 درجة مئوية -120 درجة مئوية (نطاق محدد يخضع لمواد الخرطوم)
• خصائص التدفق: مقاومة تدفق منخفضة وأداء تدفق ممتاز، مما يضمن نقل الوسائط بكفاءة.
• عمر الخدمة: عمر خدمة طويل في ظل ظروف التشغيل العادية، وخاصة متانة الخرطوم. ومع الوسائط المناسبة والتشغيل القياسي، يمكن استخدامه لفترة ممتدة.

طرق القيادة وأنواع البنية

• طرق القيادة: كهربائي، هوائي

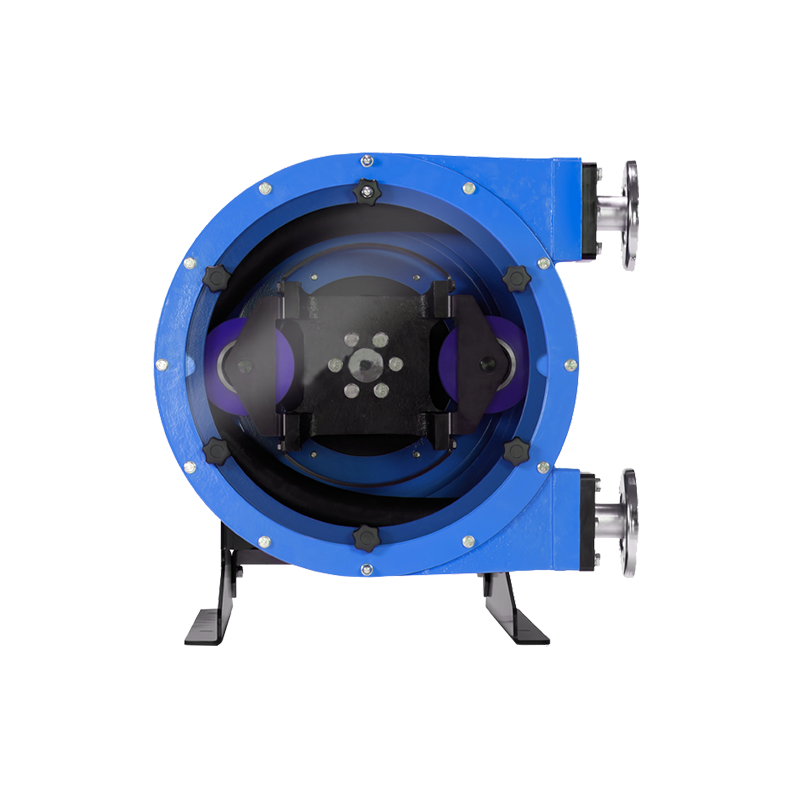

• أنواع الهيكل: نوع الأسطوانة، نوع الحذاء، نوع خرطوم واحد، نوع خرطوم متعدد

السيناريوهات القابلة للتطبيق: يلبي احتياجات الإنتاج الصناعي عالي التدفق، مثل نقل مخلفات التعدين، ونقل ملاط الخبث، ونقل مختلف الوسائط المسببة للتآكل، ومعالجة مياه الصرف الصحي على نطاق واسع، وما إلى ذلك.

التخصيص متاح بناءً على المتطلبات.

ميزات المنتج

• توفير الطاقة وتقليل الاستهلاك: تعمل مضخة الخرطوم من النوع الدوار على تقليل الضرر الذي يلحق بالخرطوم وتولد حرارة احتكاك أقل بشكل ملحوظ، مما يطيل عمر خدمة الخرطوم بنسبة تصل إلى 20% (استنادًا إلى عدد الدورات). وفي المقابل، فإنه يقلل من عزم دوران التشغيل وعزم دوران التشغيل، مما يقلل من استهلاك الطاقة.
• قدرة تحضير ذاتية قوية ورأس مرتفع: لا حاجة للتحضير. يصل ارتفاع التحضير الذاتي إلى 9.5 مترًا، والحد الأقصى للرأس 160 مترًا. يمكن للمضخة الخرطومية من النوع الحذاءي تحقيق ضغط تفريغ أعلى يصل إلى 1.6 ميجا باسكال.
• قدرة تحضير ذاتية قوية ورأس مرتفع: لا حاجة للتحضير. يصل ارتفاع التحضير الذاتي إلى 9. 5 أمتار، والحد الأقصى للرأس 160 مترًا.
• مفتاح للأمام/العكسي بنقرة واحدة: يسمح بالتشغيل الجاف ويدعم التبديل بنقرة واحدة بين الاتجاهين الأمامي والخلفي، مما يتيح التفريغ الآمن للانسدادات من أنبوب الشفط أو أنبوب التفريغ.
• نطاق تطبيق واسع: ينقل الوسائط المختلفة بسهولة مثل الوسائط عالية اللزوجة، أو منخفضة اللزوجة، أو الشبيهة بالمعجون، أو عالية النقاء، أو المحايدة، أو المسببة للتآكل، بالإضافة إلى تلك التي تحتوي على غاز أو رغوة أو جزيئات صلبة صلبة - تمامًا مثل ضخ الماء.
• لا توجد أختام أو مكونات ضعيفة: خالية من الأختام، والصمامات الكروية، والأغشية، والحشيات، والدوارات المغمورة، والأعضاء الساكنة، والمكابس، وما إلى ذلك، والتي تكون عرضة للتسرب والانسداد والتآكل.
• مقاومة فائقة للتآكل: مصممة خصيصًا للوسائط الكاشطة. الخرطوم مصنوع من مطاط مقاوم للتآكل، ومناسب لنقل السوائل الكاشطة المحتوية على شوائب مثل الحمأة، ومياه الصرف الصحي، والطين.
• دعم موثوق لما بعد البيع: تصميم السكة المنزلقة يسهل تعديل الضغط واستبدال الخرطوم. بفضل سهولة استبدال الخرطوم والصيانة البسيطة، فإنه يضمن فترة توقف قصيرة وتوفيرًا في التكلفة.

الميزات الهيكلية

• تصميم خفيف الوزن: يقلل بشكل كبير من وزن جسم المضخة ويحسن توزيع الوزن الإجمالي للمعدات.
• تبديد الحرارة بكفاءة: تعمل الطاقة الحركية الناتجة عن دوران دوار المضخة على دفع الهواء في تجويف المضخة لتشكيل تدفق دائري، مما يؤدي إلى تسريع تبديد الحرارة من تجويف المضخة وتقليل درجة حرارة جسم المضخة بشكل فعال أثناء التشغيل، مما يساعد على إطالة عمر الخدمة الإجمالي للمضخة.
• حماية الخرطوم: وفقًا لنقاط الضغط المختلفة للخرطوم عند الضغط عليه، يمكن للتصميم المجوف أن يشتت بشكل كبير ويقلل الضغط الذي يتحمله الخرطوم، مما يزيد من عمر خدمة الخرطوم.

المواد

• مادة جسم الصمام: DN15~200 (الفولاذ الكربوني، الحديد المرن، سبائك الألومنيوم، الفولاذ المقاوم للصدأ - عملية الصب) / DN250~2000 (الفولاذ 45#، الفولاذ المقاوم للصدأ - عملية اللحام)
• مادة غلاف الصمام: المطاط الطبيعي (NR)، إيثيلين بروبيلين ديين مونومر (EPDM)، نيوبرين (CR)، مطاط النتريل (NBR)، مطاط البوتيل (IIR)، مطاط الفلور (FKM/Viton)، هيبالون (مطاط البولي إيثيلين المكلور سلفونات)، إلخ.
• التكوينات الخاصة: قابلة للتخصيص وفقًا لمتطلبات المستخدم (بما في ذلك القطر، ورفع الشفط، والرأس، والضغط، والمواد، واتجاه المدخل/المخرج، ونوع المحرك - مثل محرك عاكس التردد/محرك فئة حماية عالية/محرك مقاوم للانفجار/مخفض تروس مقوى)

التخصيص متاح بناءً على المتطلبات.

تصنيف نوع محرك مضخة خرطوم

تصنيف نوع هيكل مضخة خرطوم
